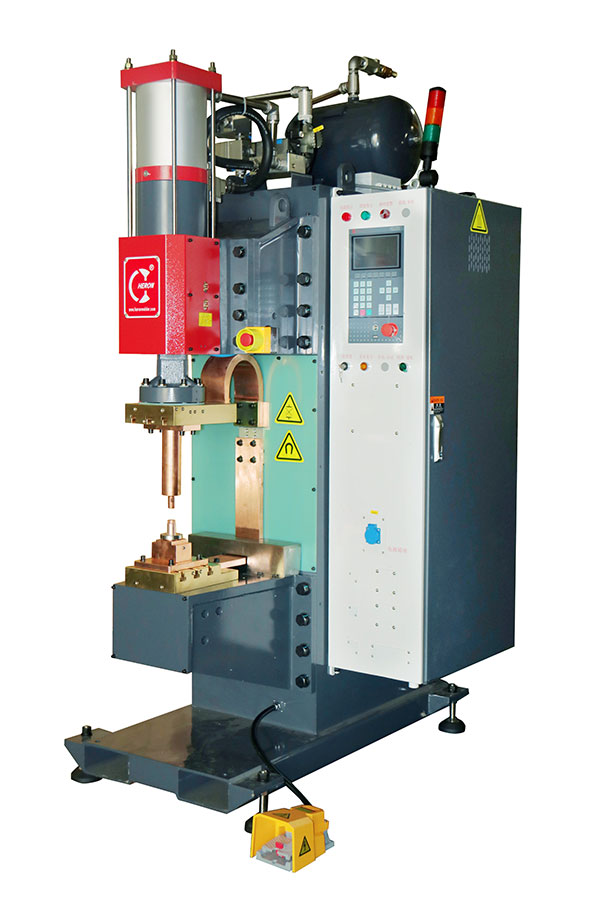

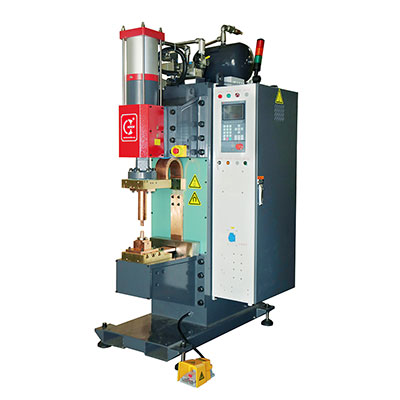

Среднечастотная контактная сварочная машина (Стационарная точечная сварка, Рельефная сварка), 25-220кВА

Среднечастотная контактная сварочная машина с высокими конфигурациями серии MFH
  • Среднечастотная сварочная машина для точечной и рельефной сварки (регулируемая) 220кВА / 250кВА / 330кВА / 440кВА
  • Среднечастотная сварочная машина для точечной и рельефной сварки 220кВА /250кВА/330кВА / 440кВА
  • Среднечастотная сварочная машина для точечной и рельефной сварки (регулируемая) 500кВА / 660кВА / 750кВА / 880кВА
  • Среднечастотная сварочная машина для точечной и рельефной сварки 500кВА / 660кВА /750кВА / 880кВА

Применение
Сварочные машины данной серии главным образом используются для точечной и рельефной сварки нержавеющей стали, углеродистой стали, алюминия, меди и других сплавов.

Характеристики
1. Данная сварочна машина оснащена роликовым пуансоном.
2. Диапазон мощностей сварочной машины этой серии от 220кВА до 880 кВА.
3. Максимальное короткое замыкание тока – от 40 кА до 110 кА.
4. При давлении воздуха равным 6 бар, сварочное давление – в пределах 10000~24000Н.
5. Ромбовидные направляющие – стандратная конфигурация для сварочных машин этого типа.
6. Полезный вылет составляет 950мм.
7. Однотактный цилиндр – стандартная конфигурация для сварочных машин данной серии, также доступны двойные цилиндры и электрический серво-цилиндр.

Технические параметры
Модель # DB-220-**0** DB-250-**0** DB-330-**0** DB-440-**0** DB-500-**0** DB-660-**0** DB-750-**0** DB-880-**0**
Номинальная ёмкость кВА 220 250 330 440 500 660 750 880
Электропитание В/Φ/Гц 380V/3Φ/50Гц
Макс.ток в первичной цепи A 180 169 224 280 339 447 508 596
Провод первичной цепи мм2 5*16 5*16 5*16 25 3*50+16+25 3*50+16+25 3*50+16+25 3*50+16+25
Макс.короткое замыкание тока кA 40 45 58 59.9 70 85 90 110
Номинальный режим работы % 20 20 20 20 20 20 20 20
Вторичное напряжение холостого хода В 10.4 12.5 13 10.4 12.5 10.4 12.5 10.4
Размеры сварочного цилиндра Φ*Л ¢200*150 ¢200*100 Φ200*150 Φ200*150 Φ250*150 Φ250*150 Φ250*150 Φ250*150
Макс. рабочее давление @ 0.5МПа Н 15200 15000 15000 15200 24000 24000 24000 24000
Давление сжатого воздуха МПа 0.6~0.7 0.6~0.7 0.6~0.7 0.6~0.7 0.6~0.7 0.6~0.7 0.6~0.7 0.6~0.7
Расход охлаждающей воды л/мин 12 15 18 20 20 24 24 24
Расход сжатого воздуха л/сварочная точка 5.84 9.24 9.24 9.24 14.43 14.43 14.43 14.43
Полезный вылет мм 400 444 310 400 444 310 310 310
Расстрояние между сварочными головками мм 403 425 435 400 424 400 400 400
Размеры электрода мм Φ30 Φ30 * * Φ30 * * *
Размеры В(мм) 2364 1800 2413 2284 1900 2507 2507 2507
Д(мм) 1275 1159 1210 1274 1339 1200 1200 1200
Ш(мм) 985 500 864 985 610 920 920 920

Heron – профессиональный производитель сварочного оборудования, является опытным производителем и поставщиком контактных сварочных машин MFDC 220кВА-880кВА. С 1997 года мы предлагаем нашим клиентам по всему миру широкий спектр сварочных машин для контактной точечной сварки MFDC, среднечастотных сварочных машин для контактной шовной сварки, сварочных машин для контактной рельефной сварки MFDC и роботизированных сварочных систем.
