Применение

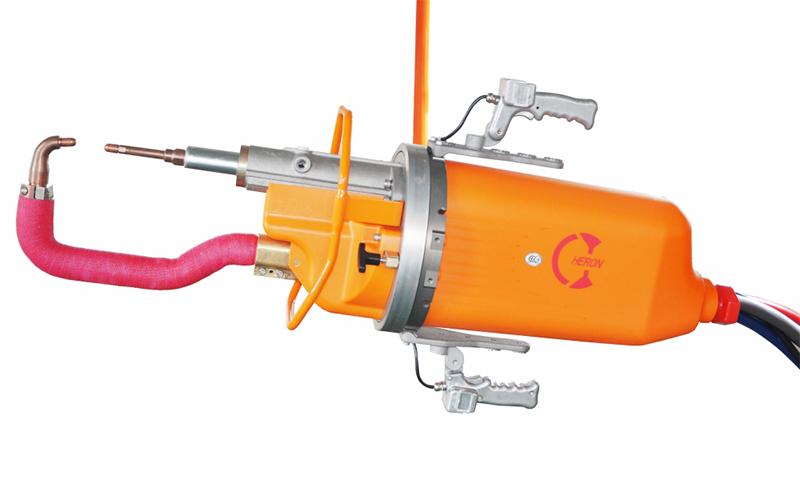

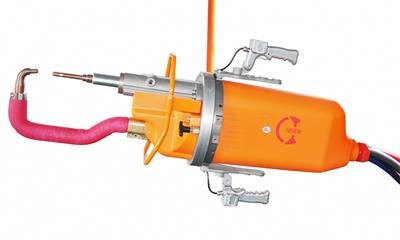

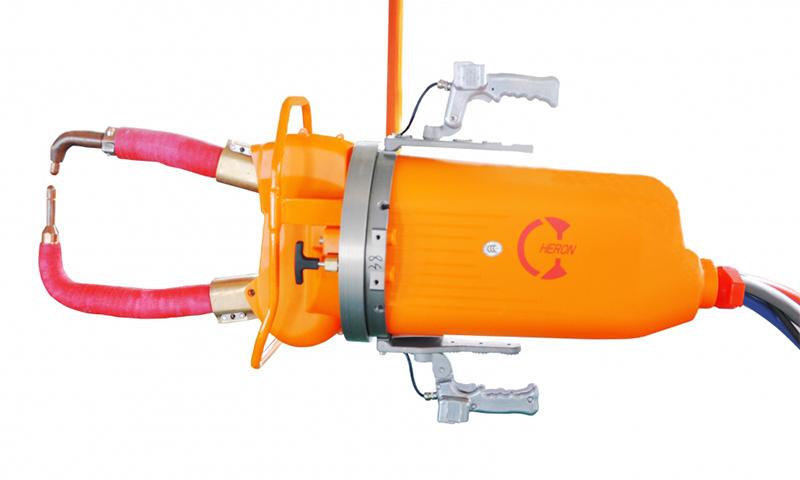

Ручной точечный сварочный пистолет серии Н главным образом применяется для точечной сварки на производственных линиях для автомобильных кузовов и кабин.
Характеристики
Ручной точечный сварочный пистолет серии Н спроектирован для работы с более высоким сварочным давлением. Мы предлагаем сварочные пистолеты типов X и C – оба имеют одинаковую модель пистолета, взаимозаменяемы – замена осуществляется оперативно. К примеру, если сварочный пистолет типа Х нужно заменить сварочным пистолетом типа С – операция может быть завершена меньше чем за 20 минут.
| C150 | Пункт | Преобразователь | Диаметр цилиндра (мм) | Ход(мм) Вспом./Сварной шов/Обр.направление | Количество цилиндров | Вторичное напряжение | Сварочное усилие (кг) 0.5МПа | Ток во вторичной цепи короткого замыкания (кА) | Общая масса (кг) | Д (мм) | В (мм) | G (мм) | A+ (°) |
| 1 | 55(КВА MFDC) | Φ80 | 45/20/20 90/20/20 130/20/20 | 2 | 8.9 | 400 | 15 | 75-95 | Стандартный полезный вылет250 300 350 400 500 | Зазор между стандартными сварочными плечами110 150 200 250 300 400 | Высота загибания40 50 60 80 100 | Угол 105° 110° | |
| 2 | 110(КВА MFDC) | 2 | 10.4 | 400 | 24 | 85-105 | |||||||
| 3 | 40(КВА AC) | Φ80 | 45/20/20 90/20/20 130/20/20 | 2 | 5 | 400 | 14 | 90-110 | |||||
| 4 | 65(КВА AC) | 2 | 9.7 | 400 | 18 | 90-110 |
| X160 | Пункт | Преобразователь | Диаметр цилиндра (мм) | Длина подвижного плеча (мм) | Ход(мм) Вспом./Сварной шов/Обр.направление | Количество цилиндров | Вторичное напряжение | Сварочное усилие (кг) 0.5МПа | Ток во вторичной цепи короткого замыкания (кА) | Общая масса (кг) | Д (мм) | В (мм) | G (мм) | A+ (°) | B+ (°) |
| 1 | 55(КВА MFDC) | Φ80 | 152 | 35/10/10 | 3-5 | 8.9 | 200-500 | 15 | 75-95 | Стандартный вылет260 360 420 500 | Зазор между стандартными сварочными плечами110 165 200 | Высота загибания≥40 | Угол 105° 110° | Угол 105° 110° | |
| 2 | 110(КВА MFDC) | 4-6 | 10.4 | 200-500 | 24 | 85-105 | |||||||||
| 3 | 40(КВА AC) | Φ80 | 152 | 35/10/10 | 4-6 | 5 | 200-500 | 14 | 90-110 | ||||||
| 4 | 65(КВА AC) | 4-6 | 9.7 | 200-500 | 18 | 90-110 | |||||||||
| X230 | 1 | 55(КВА MFDC) | Φ80 | 178 | 35/10/10 | 3-5 | 8.9 | 200-500 | 15 | 75-95 | Стандартный вылет420 500 600 700 800 | Зазор между стандартными сварочными плечами260 300 350 400 | Высота загибания≥40 | Угол 105° 110° | Угол 105° 110° |
| 2 | 110(КВА MFDC) | 4-6 | 10.4 | 200-500 | 24 | 85-105 | |||||||||
| 3 | 40(КВА AC) | Φ80 | 178 | 35/10/10 | 4-6 | 5 | 200-500 | 14 | 90-110 | ||||||
| 4 | 65(КВА AC) | 4-6 | 9.7 | 200-500 | 18 | 90-110 |
Heron – профессиональный производитель сварочного оборудования, является опытным производителем и поставщиком ручных точечных сварочных пистолетов. С 1997 года мы предлагаем нашим клиентам по всему миру широкий спектр сварочных машин для контактной точечной сварки, сварочных машин для сварки переменным током, сварочных машин для контактной рельефной сварки и роботизированных сварочных систем.
