Роботизированные точечные сварочные пистолеты

Применение
Роботизированные точечные сварочные пистолеты главным образом применяются для точечной сварки в производственной линии для автомобильных кузовов и кабин.

Характеристики
1. Роботизированные точечные сварочные пистолеты могут быть быстро разобраны, благодаря чему обслуживание осуществляется легко и быстро.
2. Мы используем уникальную конструкцию для эффективной защиты от коррозии алюминиевого держателя электрода.
3. Для основного корпуса нашего роботизированного сварочного пистолета используется высокопрочный материал из алюминиевого сплава.
4. Держатель электрода известен за свою превосходную устойчивость, благодаря чему сокращается количество искр во время сварочного процесса.
5. Среднечастотный преобразователь постоянного тока походит для частот от 1 до 2 кГц.
6. Номинальная емкость преобразователя – 55кВА/75кВА/165кВА/220кВА.

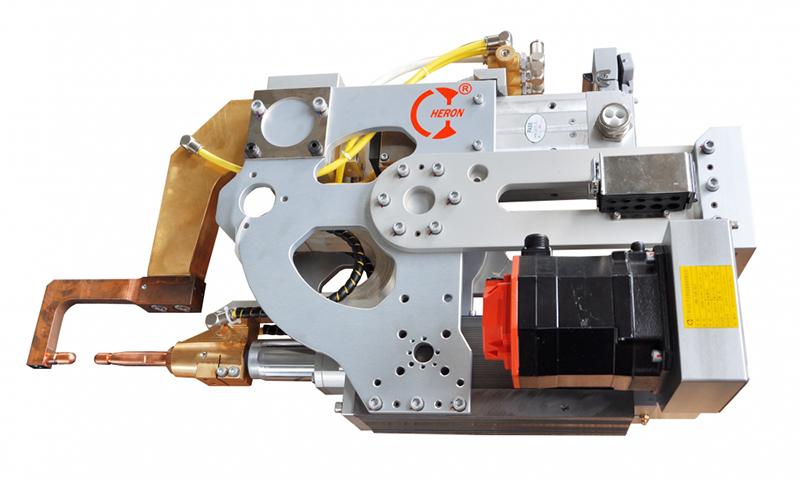

Среднечастотный роботизированный точечный сварочный пистолет типа C
75кВА Роботизированный точечный сварочный пистолет DB6-075-C15003-00
Модель DB6-075-C15003-00
Масса брутто (кг) 115
Номинальная ёмкость преобразователя (кВА) 75
Размеры держателя (мм) 70*262
Габариты Д*В*Ш (мм) 967*633*423
Макс.короткое замыкание тока (кА) 20
Макс.ход (мм) 105
Макс.усилие электрода (Н) 4400
Деформация держателя (мм) ≤1.5
Смещение от центра электрода (мм) ≤0.5
Центр тяжести (X/Y/Z, см) 1.4/2/40.9
Материал держателя Медный сплав
Соединяемые направления с роботом Вверх, вниз, влево, вправо, назад
Серводвигатель Подходит для роботов всех брендов, может быть скомбинирован с EXLAR
110кВА Роботизированный точечный сварочный пистолет DB6-110-C16001-00
Модель DB6-110-C16001-00
Масса брутто (кг) 95.5
Номинальная ёмкость преобразователя (кВА) 110
Размеры держателя (мм) 52*320
Габариты Д*В*Ш (мм) 1056*530*310
Макс.короткое замыкание тока (кА) 24
Макс.ход (мм) 131
Макс.усилие электрода (Н) 4500
Деформация держателя (мм) ≤1.5
Смещение от центра электрода (мм) ≤0.5
Центр тяжести (X/Y/Z, см) 2.2/0.9/46.7
Материал держателя Медный сплав Bar
Соединяемые направления с роботом Вверх, вниз, влево, вправо, назад
Серводвигатель Подходит для роботов всех брендов, может быть скомбинирован с EXLAR
110кВА Роботизированный точечный сварочный пистолет DB6-110-C16025-00
Модель DB6-110-C16025-00
Масса брутто (кг) 113.2
Номинальная ёмкость преобразователя (кВА) 110
Размеры держателя (мм) 579*542
Габариты Д*В*Ш (мм) 1376*834*406
Макс.короткое замыкание тока (кА) 24
Макс.ход (мм) 120
Макс.усилие электрода (Н) 4000
Деформация держателя (мм) ≤1.5
Смещение от центра электрода (мм) ≤0.5
Центр тяжести (X/Y/Z, см) 29.7/1/437.9
Материал держателя Сплавы из алюминия для авиации
Соединяемые направления с роботом Вверх, вниз, влево, вправо, назад
Серводвигатель Подходит для роботов всех брендов, может быть скомбинирован с EXLAR
110кВА Роботизированный точечный сварочный пистолет DB6-110-C16027-00
Модель DB6-110-C16027-00
Масса брутто (кг) 104
Номинальная ёмкость преобразователя (кВА) 110
Размеры держателя (мм) 110*280
Габариты Д*В*Ш (мм) 1031*530*3020
Макс.короткое замыкание тока (кА) 24
Макс.ход (мм) 78
Макс.усилие электрода (Н) 4400
Деформация держателя (мм) ≤1.5
Смещение от центра электрода (мм) ≤0.5
Центр тяжести (X/Y/Z, см) 2.5/0.1/47.1
Материал держателя Медный сплав
Соединяемые направления с роботом Вверх, вниз, влево, вправо, назад
Серводвигатель Подходит для роботов всех брендов, может быть скомбинирован с EXLAR

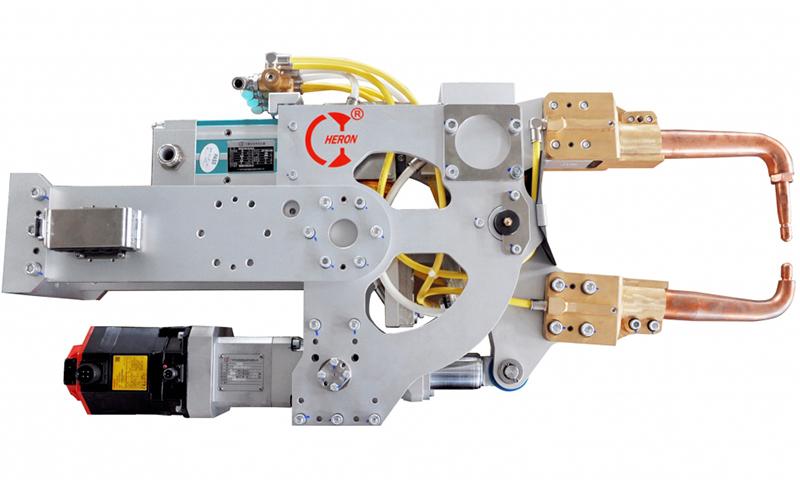

Среднечастотный роботизированный точечный сварочный пистолет типа X
75кВА Роботизированный точечный сварочный пистолет DB6-075-X16005-00
Модель DB6-075-X16005-00
Масса брутто (кг) 95.5
Номинальная ёмкость преобразователя (кВА) 75
Размеры держателя (мм) 384*160
Габариты Д*В*Ш (мм) 1161*532*302
Макс.короткое замыкание тока (кА) 20
Макс.ход (мм) 179
Макс.усилие электрода (Н) 3900
Деформация держателя (мм) ≤1.5
Смещение от центра электрода (мм) ≤0.5
Центр тяжести (X/Y/Z, см) 0.3/0.1/52.7
Материал держателя Сплавы из алюминия для авиации
Соединяемые направления с роботом Вверх, вниз, влево, вправо, назад
Серводвигатель Подходит для роботов всех брендов, может быть скомбинирован с EXLAR
110кВА Роботизированный точечный сварочный пистолет DB6-110-X15007-00
Модель DB6-110-X15007-00
Масса брутто (кг) 140
Номинальная ёмкость преобразователя (кВА) 110
Размеры держателя (мм) 815*250
Габариты Д*В*Ш (мм) 1400*825*190
Макс.короткое замыкание тока (кА) 24
Макс.ход (мм) 300
Макс.усилие электрода (Н) 4000
Деформация держателя (мм) ≤1.5
Смещение от центра электрода (мм) ≤0.5
Центр тяжести (X/Y/Z, см) 3/1.1/56.7
Материал держателя Сплавы из алюминия для авиации
Соединяемые направления с роботом Вверх, вниз, влево, вправо, назад
Серводвигатель Подходит для роботов всех брендов, может быть скомбинирован с EXLAR
110кВА Роботизированный точечный сварочный пистолет DB6-110-X15013-00
Модель DB6-110-X15013-00
Масса брутто (кг) 119
Номинальная ёмкость преобразователя (кВА) 110
Размеры держателя (мм) 284*125
Габариты Д*В*Ш (мм) 1050*531*190
Макс.короткое замыкание тока (кА) 24
Макс.ход (мм) 139
Макс.усилие электрода (Н) 4400
Деформация держателя (мм) ≤1.5
Смещение от центра электрода (мм) ≤0.5
Центр тяжести (X/Y/Z, см) 2.3/0.1/47.6
Материал держателя Сплавы из алюминия для авиации
Соединяемые направления с роботом Вверх, вниз, влево, вправо, назад
Серводвигатель Подходит для роботов всех брендов, может быть скомбинирован с EXLAR
110кВА Роботизированный точечный сварочный пистолет DB6-110-X16048-00
Модель DB6-110-X16048-00
Масса брутто (кг) 113.2
Номинальная ёмкость преобразователя (кВА) 110
Размеры держателя (мм) 242*300
Габариты Д*В*Ш (мм) 1121*537*302
Макс.короткое замыкание тока (кА) 24
Макс.ход (мм) 120
Макс.усилие электрода (Н) 5000
Деформация держателя (мм) ≤1.5
Смещение от центра электрода (мм) ≤0.5
Центр тяжести (X/Y/Z, см) 5.6/0.1/48.4
Материал держателя Сплавы из алюминия для авиации
Соединяемые направления с роботом Вверх, вниз, влево, вправо, назад
Серводвигатель Подходит для роботов всех брендов, может быть скомбинирован с EXLAR

Heron – профессиональный производитель сварочного оборудования, является опытным производителем и поставщиком роботизированных точечных сварочных пистолетов. С 1997 года мы предлагаем нашим клиентам по всему миру широкий спектр сварочных машин для контактной точечной сварки, сварочных машин для сварки переменным током, сварочных машин для контактной рельефной сварки и роботизированных сварочных систем.
