Ручной точечный сварочный пистолет серии L

Применение
Ручные точечные сварочные пистолеты серии L применются для точечной сварки автомобильных кузовов и кабин.

Характеристики
Ручные точечные сварочные пистолеты серии L идеально походят для работы там, где требуется более короткий электрод, где необходимо возвратно-качательное движение сварочного пистолета, к примеру при сварке тонких пластин.

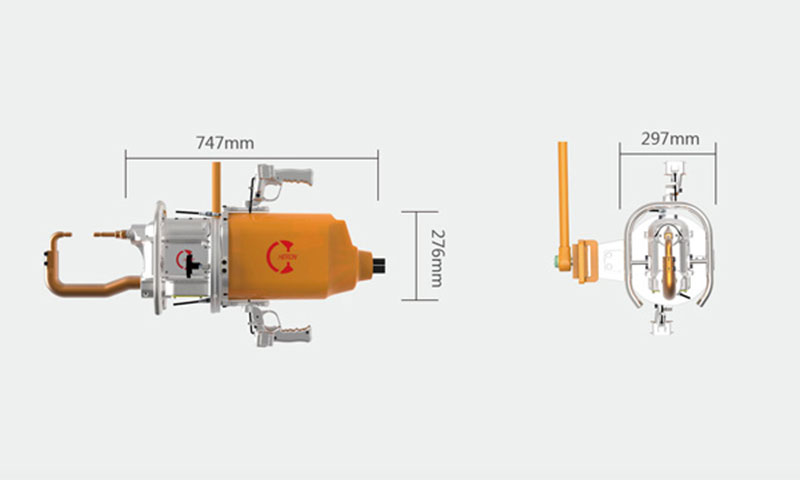

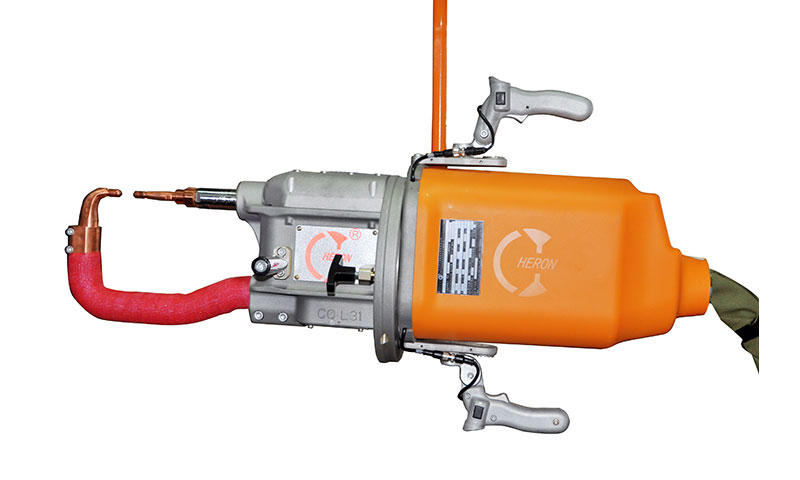

Сварочный пистолет типа С, серия L
L21 L22 Пункт Преобразователь (КВА) Диаметр цилиндра (мм) Ход(мм) Вспом./Сварной шов/Обр.направление Вторичное напряжение Стандартный вылет (мм) Сварочное усилие (dN) Ток во вторичной цепи короткого замыкания (кА) Д (мм) В (мм) A+ (°) B (мм)
1 55(MFDC) Φ80 Φ100 20/60 20/80 10 300 390 18 250 ~ 400 40 ~ 350 90 105 110 10 ~ 60
2 110(MFDC) 10.4 300 390 20
3 40(AC) Φ80 Φ100 20/60 20/80 6.5 300 390 16
4 65(AC) 9.7 300 390 18
L23 L24 1 55(MFDC) Φ80 Φ100 20/110 20/130 10 300 390 18 250 ~ 400 40 ~ 350 90 105 110 10 ~ 70
2 110(MFDC) 10.4 300 390 20
3 40(AC) Φ80 Φ100 20/110 20/130 6.5 300 390 16
4 65(AC) 9.7 300 390 18

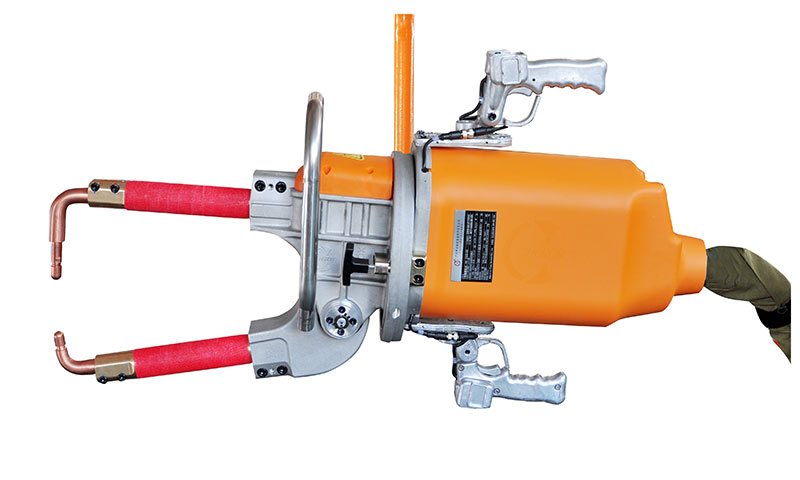

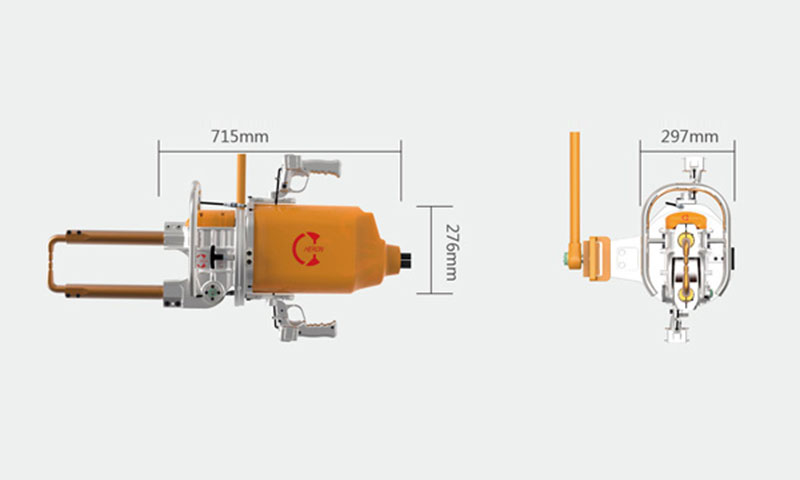

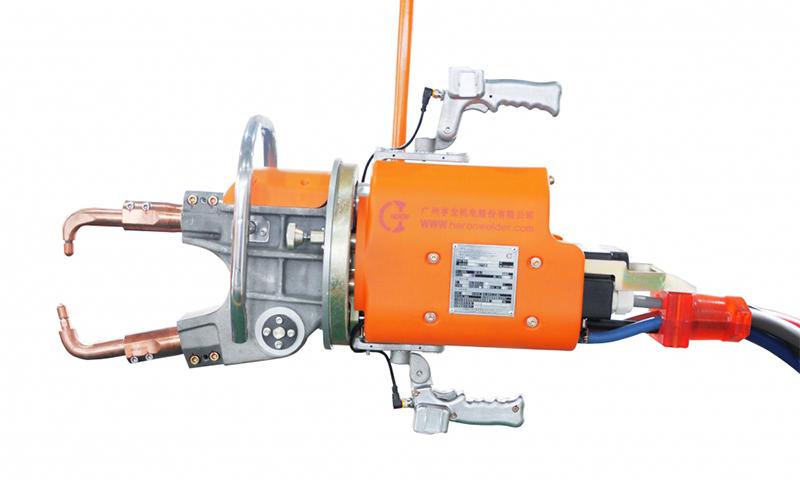

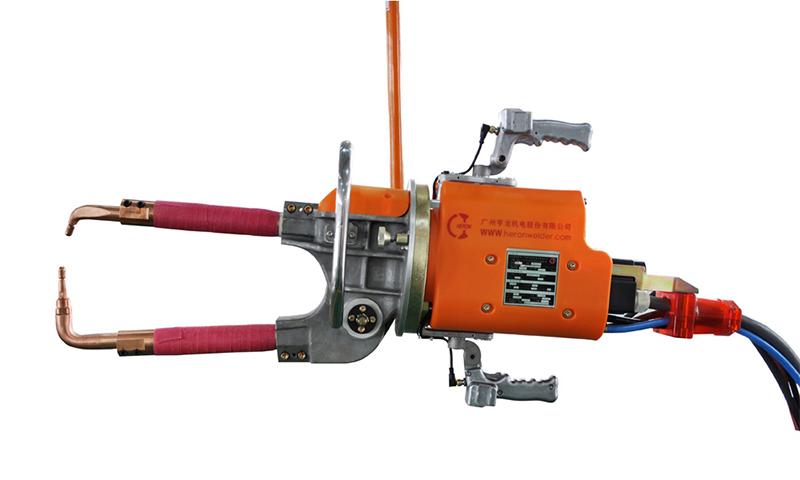

Сварочный пистолет типа Х, серия L
L21 Пункт Преобразователь (кВА) Диаметр цилиндра (мм) Длина подвижного плеча (мм) Ход(мм) Вспом./Сварной шов/Обр.направление Вторичное напряжение Стандартный вылет(мм) Сварочное усилие (дН) Ток во вторичной цепи короткого замыкания (кА) Д (мм) В (мм) A+ (°) B+ (°) C (мм)
1 55(MFDC) Φ100 210 25/50 10 300 130-570 18 200 ~ 750 40 ~ 130 90 105 110 90 105 110 10 ~ 60
2 110(MFDC) 10.4 400 130-570 20
3 40(AC) Φ100 210 25/50 6.5 300 130-570 16
4 65(AC) 9.7 400 130-570 18
L22 1 55(MFDC) Φ100 210 25/50 10 300 130-570 18 200 ~ 750 155 ~ 330 90 105 110 90 105 110 10 ~ 80
2 110(MFDC) 10.4 400 130-570 20
3 40(AC) Φ100 210 25/50 6.5 300 130-570 16
4 65(AC) 9.7 400 130-570 18

Heron – профессиональный производитель сварочного оборудования, является опытным производителем и поставщиком ручных точечных сварочных пистолетов. С 1997 года мы предлагаем нашим клиентам по всему миру широкий спектр сварочных машин для контактной точечной сварки, сварочных машин для сварки переменным током, сварочных машин для контактной рельефной сварки и роботизированных сварочных систем.
