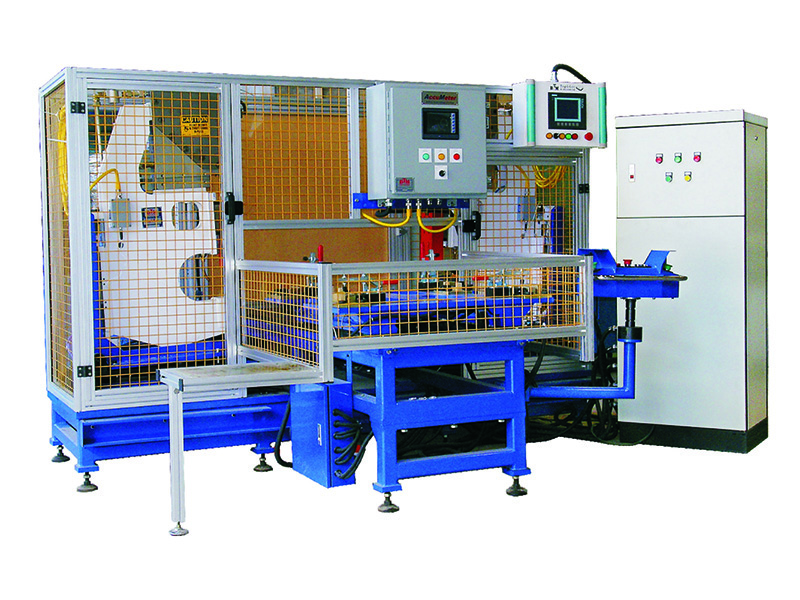

Машина для рельефной сварки конструкции люка в крыше автомобиля
Размеры (ед.измерения: мм)
Наименование Высота Длина Ширина
Размеры 2190 2910 1420
Технические параметры
Наименование Параметр
Тяговое усилие штампующего барабана кН (@6 бар) 78.2 (x2)
Суммарный ход штампующего барабана (мм) 100
Противоход штампующего барабана (мм) 12
Потребное количество воздуха, Бар 6~7
Требуемое напряжение 380 В/ 3фазы/ 50 Гц
Требуемый входной провод 10мм² фазовая линия, нулевая линия + 4мм² провод заземления
Спецификация зажимной губки Серия Tog-L-Loc 5.5/4.6/3.0
Спецификация газового резервуара (л) 40
Цикл обработки оборудования (сек/шт) 10 (клинчевание 3 точек с одной стороны, не включая время ручной загрузки и разгрузки)

Характеристики
1. Данная машина отличается системой клинчевания (способ соединения металлических листов путем создания глубоких вмятин на участке перехлеста) металлических листов Tog-L-Loc. Заклепывающие головки слипаются с алюминием во время процесса клинчевания.
2. Каждая установка клинчевания установлена на оси Х, а обрабатываемая деталь - на оси Y, которые контролируются серводвигателем (дляXY осей). Данная установка также может поворачиваться для клинчевания конструкции люка в крыше автомобиля.

Общее описание

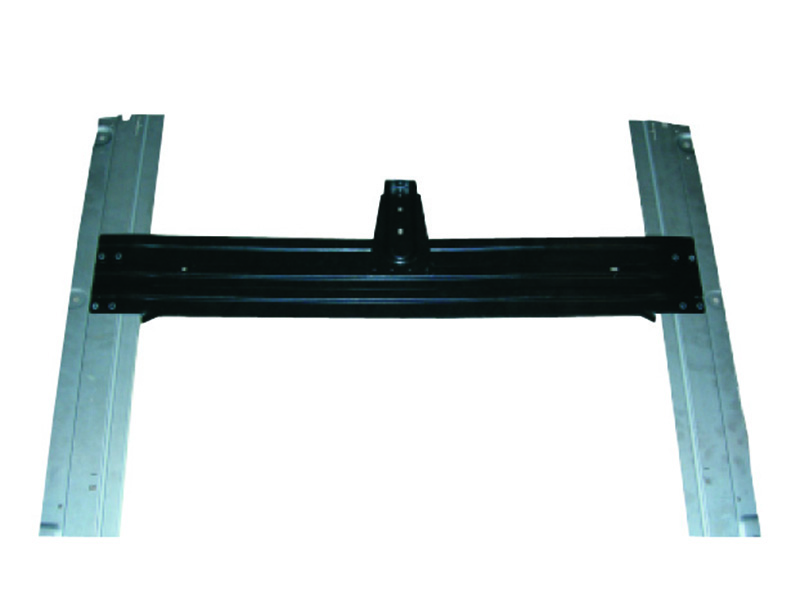

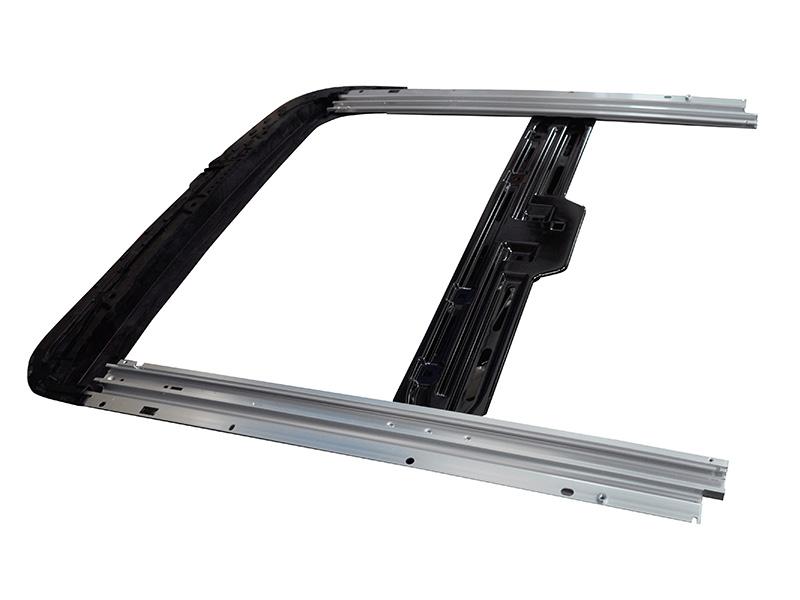

Данная машина для рельефной сварки конструкции сдвигающихся панелей в крыше автомобиля была спроектирована для конструкции люков Webasto и Inafa. Подходит для стальных листов люков дугового и горизонтального разреза и выдавливаемых деталей из алюминиевого сплава во время процесса клинчевания.
