Роботизированная система точечной сварки для инструментального ящика
Размеры (ед.измерения: мм)
Наименование Высота Длина Ширина
Размеры 2010 4200 8100
Основные технические параметры
Наименование Параметр
Номинальная ёмкость (кВА) 110
Электропитание (В/φ/Гц) 380/ 3 /50ГЦ
Ток в первичной цепи (А) 100
Номинальный режим работы (%) 20
Вторичное напряжение холостого хода (В) 10.4
Полезный вылет (мм) 900
Расстрояние между сварочными головками (мм) 190
Ход цилиндра (мм) 16/26/40 дюйм.инструментальный ящик
Скорость сварки (м/мин) (сек/шт) (однократно/сек) 102(50 сварочных точек)
Макс.рабочее давление (Н/0.5MПа) 120
Давление сжатого воздуха (МПа) 0.6~0.7
Спецификация провода первичной цепи (мм2) 16
Макс.короткое замыкание трансформатора (кA) 24

Характеристики
1. Сварочная машина оснащена длинной роботизированной рукой – сварочным пистолетом, управлется роботизированной системой Yaskawa.
2. Сварочная машина имеет инструменты и арматуры, которые полностью программируются.
3. Используется двойная станция настройки инструментов для повышения производственной эффективности.

Общее описание

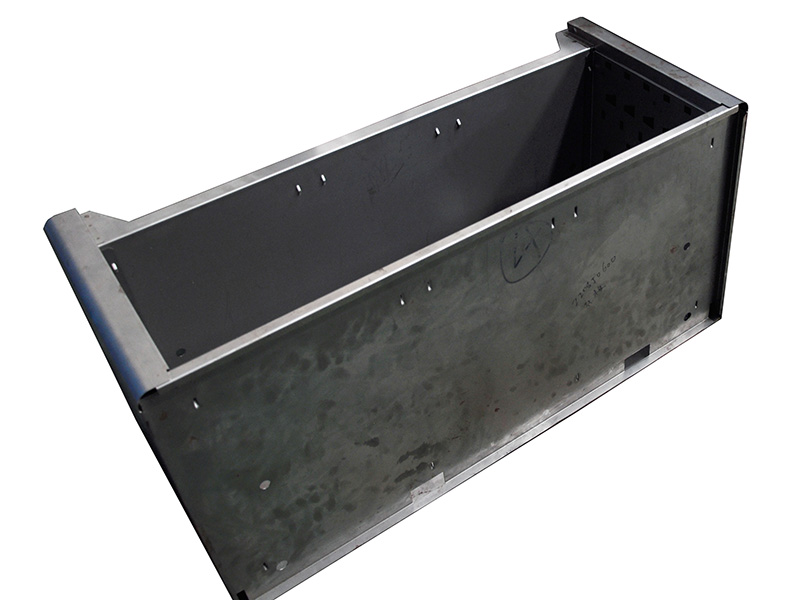

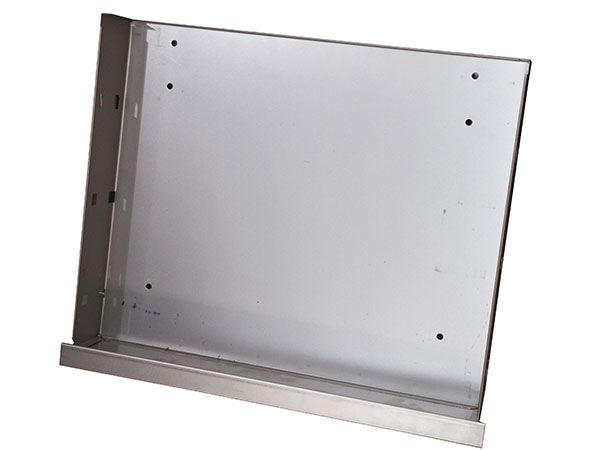

Изначально сварочная машина была разработана для сварки защелкивающихся инструментальных ящиков. Сварочная машина отличается двухстанционной инструментальной системой, объединяет головки роботизированной сварки с традиционными спецификациями для обеспечения высококачественного производства.
