Контактная сварочная система для водяного насоса

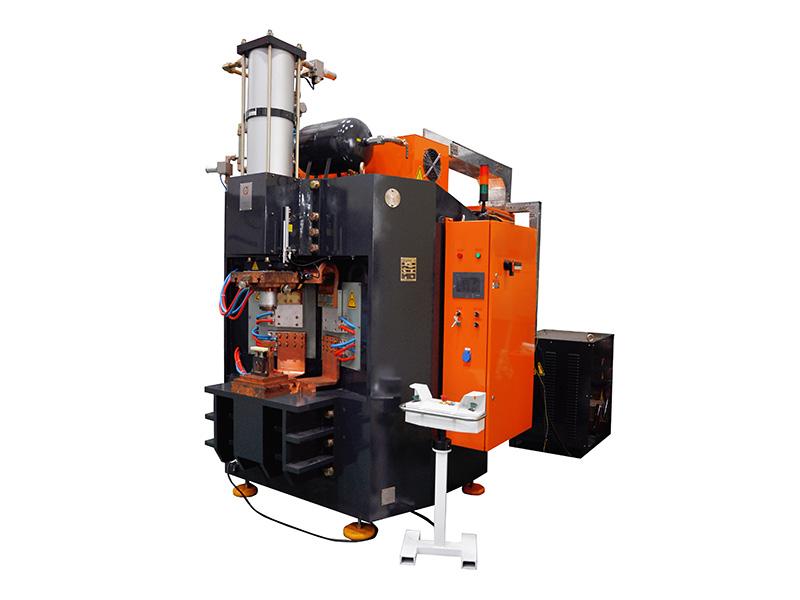

Контактная сварочная система для гаек корпуса водяного насоса
Основные технические параметры
Наименование Параметр
Электропитание (В/¢/Гц) 380/3/50
Мощность преобразователя конденсатора (кВА) 2*500 кВА
Конденсатор 60шт 2000μF/1000В конденсатор
Макс.ток в первичной цепи (А) 210
Провод первичной цепи (мм2) 50
Номинальный режим работы (%) 50
Вторичное напряжение холостого хода (В) 18-23.5
Размеры сварочного цилиндра (¢*л) φ250*150
Макс.рабочее давление (Н) 48000
Давление сжатого воздуха (МПа) 0.6-0.7
Расход охлаждающей воды (л/мин) 10
Размеры (Д*Ш*В), мм 3500*2100*3000

Характеристики
1. Применяется технология конденсаторной сварки 60 кДж.
2. Для сварочной системы требуется ручная подача и выгрузка обрабатываемых деталей.

Общее описание

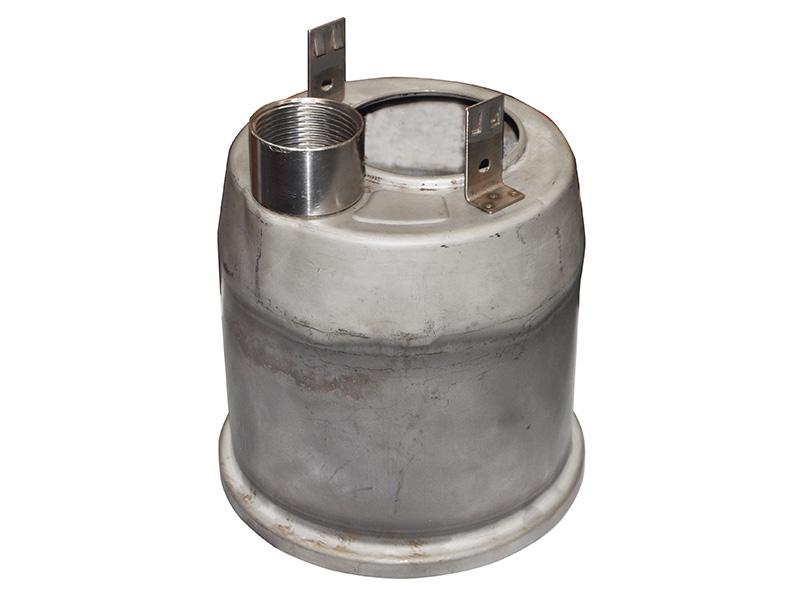

Сварочная машина была спроектирована для 1 дюймовых гаек корпуса водяного насоса. Традиционная технология, используемая для этого процесса, -аргонодуговая сварка вольфрамовым электродом, для которой характерны низкая эффективность и большие затраты на рабочую силу. Наша технология контактной сварки значительно повышает эффективность и качество производства.

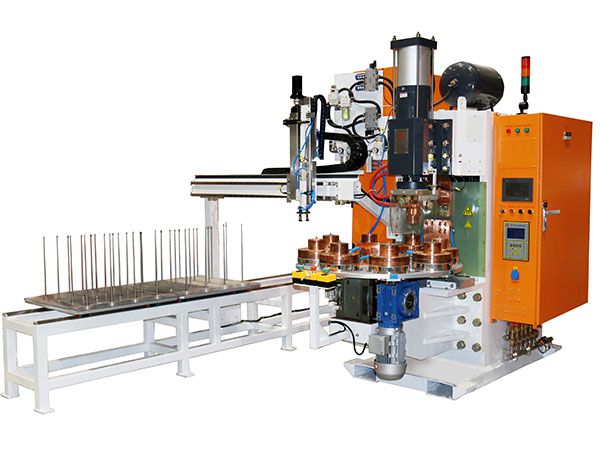

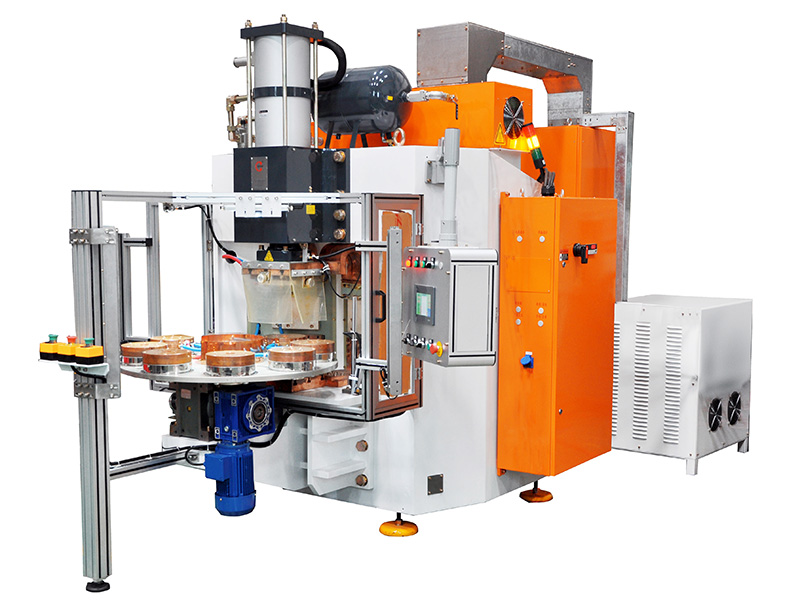

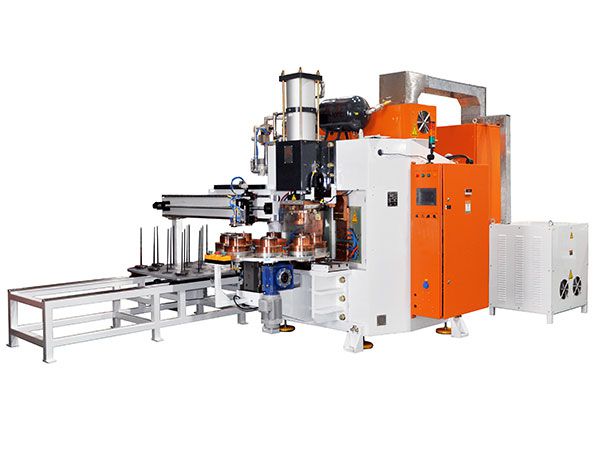

Сварочная машина для лопастей водяного насоса
Размеры (ед.измерения: мм)
Наименование Высота Длина Ширина
Размеры 2550 4570 2000
Основные технические параметры
Наименование Параметр
Номинальная ёмкость (мкФ) 120000
Электропитание (кВА/В/¢/Гц) 135/380/3/50
Ток в первичной цепи (А) 210
Номинальный режим работы (%) 50
Вторичное напряжение холостого хода (В) 18-23.5
Уровни регулирования вторичного напряжения 2
Расстрояние между сварочными головками (мм) 100
Ход цилиндра (мм) 150
Скорость сварки (м/мин) (сек/шт) (однократно/сек) 6
Макс.рабочее давление (кгс) 2454
Давление сжатого воздуха (МПа) 0.6~0.7
Расход сжатого воздуха (0.5МПа давление воздуха, ход: 60мм) (л/однократно) 28
Расход охлаждающей воды (л/мин) 10
Спецификация провода первичной цепи (мм2) 50
Макс.короткое замыкание трансформатора (кA) 240

Характеристики
1. 60 кДж конденсаторная сварочная машина.
2. Используется восьми-станционный автоматический поворотный стол.
3. Ручная подача и выгрузка обрабатываемых деталей.

Общее описание

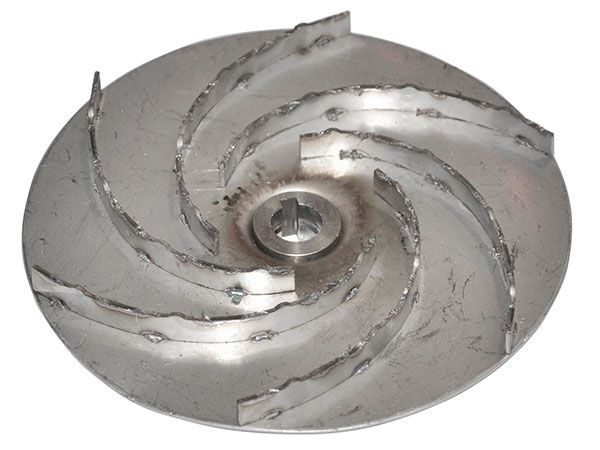

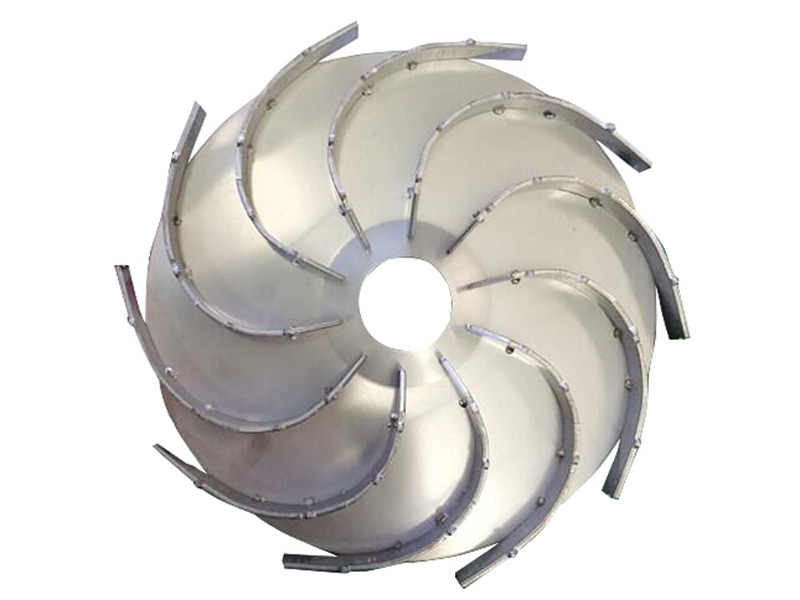

Сварочная система была создана для сварки лопастей водяного насоса. Используется в качестве замены традиционных технологий литья. Сильный сварочный ток не является проблемой, поскольку была применена технология конденсаторной сварки (разряд конденсатора), которая значительно сокращает потребность в энергоемкости.
