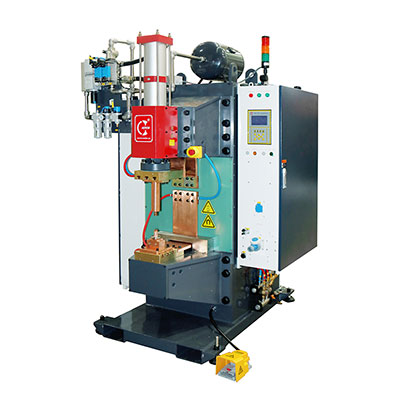

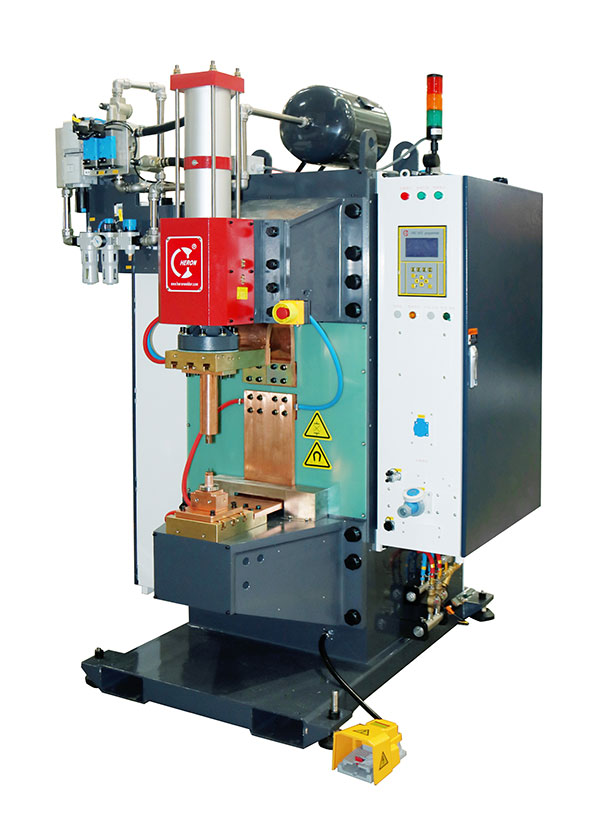

Контактная сварочная машина для конденсаторной сварки (Точечная сварка, Рельефная сварка), 10кДж-120кДж

  • Контактная сварочная машина для конденсаторной сварки 10000Дж /15000Дж
  • Контактная сварочная машина для конденсаторной сварки 20000Дж ~50000Дж
  • Контактная сварочная машина для конденсаторной сварки 80000Дж/120000Дж

Применение
Контактная сварочная машина для конденсаторной сварки с высокими конфигурациями главным образом применяется для винтовых гаек и мультипозиционной рельефной сварки, имеет уникальное преимущество – может использоваться для рельефной сварки стали горячей формовки и винтовых гаек из оцинкованной стали.

Описание
Heron предлагает два вида конструкции стандартных контактных сварочных машин для конденсаторной сварки: C-типа и типа козлового крана, который оснащен специализированным устройством управления HRC211, сварочные машины для конденсаторной сварки серии CDWH и система контроля качества в режиме реального времени нацелены на повышение и поддержание надежного качества сварки. Кроме того, система также поддерживает передачу параметров сварки на внешний компьютер во время сварочного процесса.

Технические параметры
Модель # DR-10000-** DR-15000-** DR-20000-** DR-25000-** DR-30000-** DR-35000-** DR-40000-**
Емкость конденсатора μf 20000 30000 40000 50000 60000 70000 90000
Номинальная емкость КВА 45 60 45 100 100 135 135
Электропитание В/¢/Гц 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50
Макс.ток в первичной цепи A 79 79 79 132 132 158 158
Провод первичной цепи мм2 25 25 50 50 50 50 50
Макс.короткое замыкание тока кA 80 100 130 140 140 175 230
Номинальный режим работы % 50 50 50 50 50 50 50
Вторичное напряжение холостого хода В 11/13 15/18 19/23 20/26.6 20/26.6 27/30 27/30
Размеры сварочного цилиндра ¢*л φ200*150 φ300*150 φ300*150 φ300*150 φ300*150 φ300*150 φ250*150
Макс.рабочее давление @ 0.5МПа Н 15000 34000 34000 34000 34000 34000 47000
Давление сжатого воздуха МПа 0.6~0.7 0.6~0.7 0.6~0.7 0.6~0.7 0.6~0.7 0.6~0.7 0.6~0.7
Расход охлаждающей воды л/мин 8 8 10 10 10 10 10
Расход сжатого воздуха Л/сварочная точка 9.24 20.78 20.78 20.78 20.78 По требованию клиента По требованию клиента
Полезный вылет мм 390 280 390 390 390 306 306
Расстояние между сварочными головками мм 400 301 400 400 400 401 401
Размеры электрода мм * * * * * * *
Габариты В(мм) 2303 2437 2437 2437 2437 2437 2437
Д(мм) 1495 1500 1500 1500 1500 1500 1500
Ш(мм) 1069 1451 1451 1451 1451 1451 1451

Характеристики
1. Диапазон мощностей – 10кДж – 120кДж .
2. Максимальное короткое замыкание тока – в пределах 90-1000кA.
3. При давлении воздуха равным 6 бар, сварочное давление – в пределах 15-240кН.
4. Ромбовидные направляющие – стандратная конфигурация для сварочных машин этого типа.
5. Полезный вылет равен 950мм.
6. Однотактный цилиндр – стандартная конфигурация для сварочных машин данной серии, также доступны двойные цилиндры и электрический серво-цилиндр.

Heron – профессиональный производитель сварочного оборудования, является опытным производителем и поставщиком контактных сварочных машин для конденсаторной сварки 10кДж-120кДж. С 1997 года мы предлагаем нашим клиентам по всему миру широкий спектр сварочных машин для контактной точечной сварки, среднечастотных сварочных машин для контактной шовной сварки, сварочных машин для контактной рельефной сварки и роботизированных сварочных систем.
