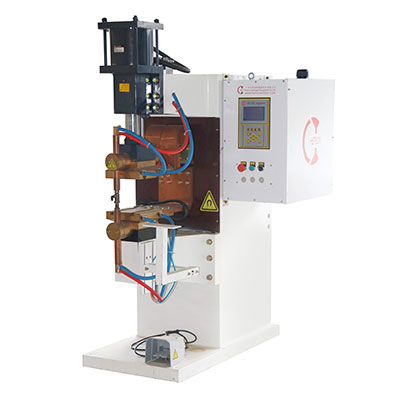

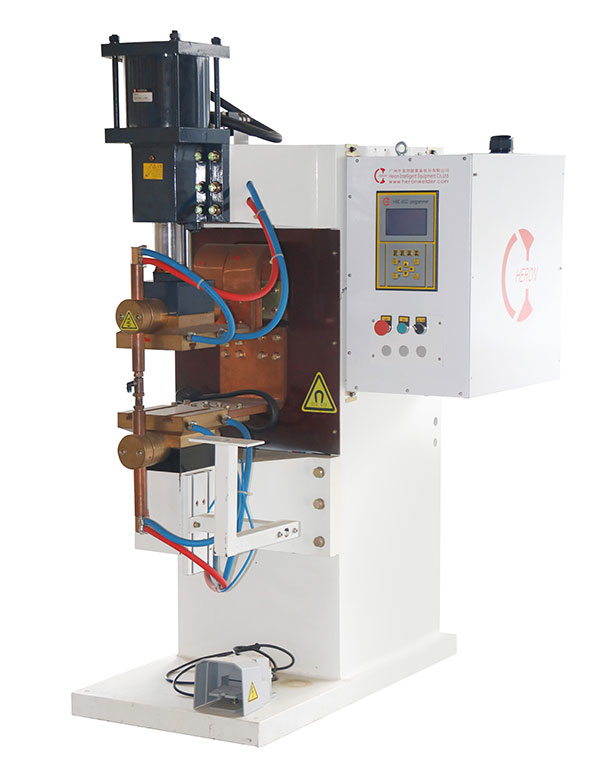

Контактная сварочная машина для сварки переменным током (Точечная сварка, Рельефная сварка), 50кВА-500кВА

Запрос от

Применение
Контактная сварочная машина для шовной и рельефной сварки переменным током серии ACH главным образом применяется для шовной и рельефной сварки сплавов на основе железа.

Характеристики
1. Диапазон мощностей – 50-500кВA.
2. Максимальное короткое замыкание тока - в пределах 12-76кA.
3. При давлении воздуха равным 6 бар, сварочное давление – в пределах 2510-24000 Н.
4. Ромбовидные направляющие – стандратная конфигурация для сварочных машин этого типа.
5. Полезный вылет равен 950мм.
6. Однотактный цилиндр – стандартная конфигурация для сварочных машин данной серии, также доступны двойные цилиндры и электрический серво-цилиндр.

Технические параметры
Модель # DN-50-** DN-80-** DN-100-** DN-125-** DN-150-** DN-200-** DN-250-** DN-300-** DN-500-**
Номинальная ёмкость кВA 50 80 100 125 150 200 250 300 500
Электропитание В/￠/Гц 380/1фаз./50ГЦ
Макс.ток в первичной цепи A 94 150 187 234 280 374 465 560 930
Провод первичной цепи MM2 25 50 50 120 120 120 120 2*120 3*120
Макс.короткое замыкание тока A 24000 25000 26000 28000 34000 38000 42000 46000 76000
Номинальный режим работы % 50 50 50 50 50 50 50 50 50
Вторичное напряжение холостого хода В 6.1 7.6 8.6 9.5 11.2 13.5/10.5 13/11 16.0/12.0 18.0/14.0
Размеры сварочного цилиндра ￠*л ￠100*60 ￠125*100 ￠160*100 ￠160*100 ￠200*100 ￠200*100 ￠200*100 ￠200*100 ￠250*150
Макс.рабочее давление @ 0.5МПа Н 3900 6000 10000 10000 15000 15000 15000 15000 24000
Давление сжатого воздуха МПa 0.6~0.7 0.6~0.7 0.6~0.7 0.6~0.7 0.6~0.7 0.6~0.7 0.6~0.7 0.6~0.7 0.6~0.7
Расход охлаждающей воды л/мин 8 8 8 8 10 14 14 14 14
Расход сжатого воздуха л/ сварочная точка 2.28 3.56 5.84 5.84 9.24 9.24 9.24 9.24 14.43
Полезный вылет мм 370 540 540 540 540 528 528 * *
Расстояние между сварочными головками мм 329 364 364 364 364 425 425 * *
Размеры электрода мм φ25 φ30 φ30 φ30 φ30 φ30 φ30 * *
Габариты В(мм) 1472 1803 1803 1803 1803 1803 1803 * *
Д(мм) 959 1284 1284 1284 1284 1269 1269 * *
Ш(мм) 430 500 500 500 500 560 560 * *

Heron – профессиональный производитель сварочного оборудования, является опытным производителем и поставщиком контактных сварочных машин 50-500кВА. С 1997 года мы предлагаем нашим клиентам по всему миру широкий спектр сварочных машин для контактной точечной сварки, сварочных машин для сварки переменным током, сварочных машин для контактной рельефной сварки и роботизированных сварочных.
