Применение

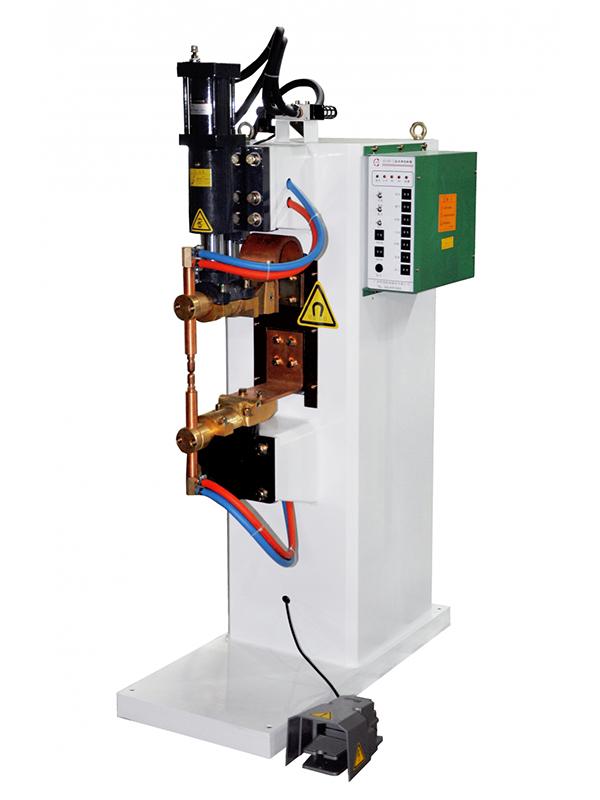

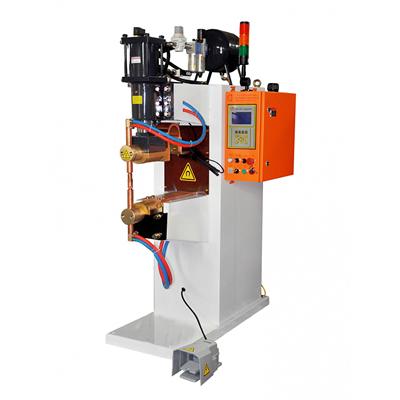

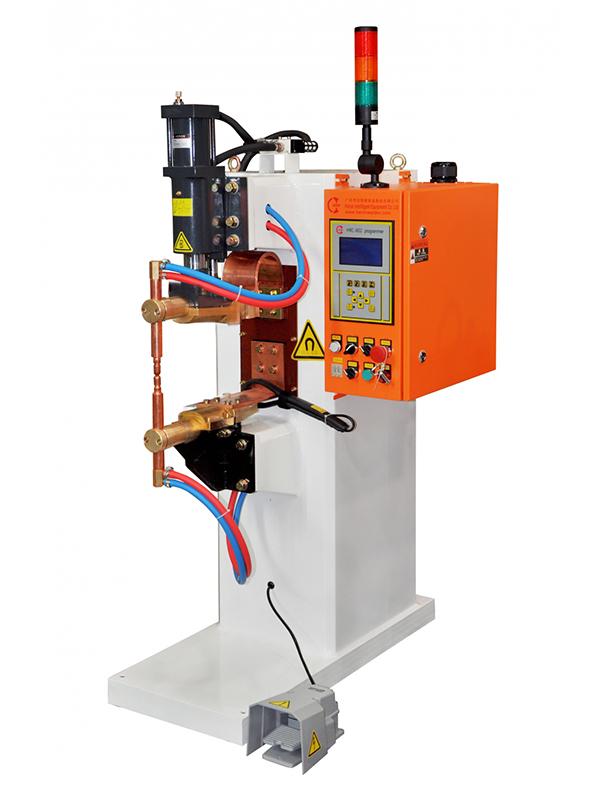

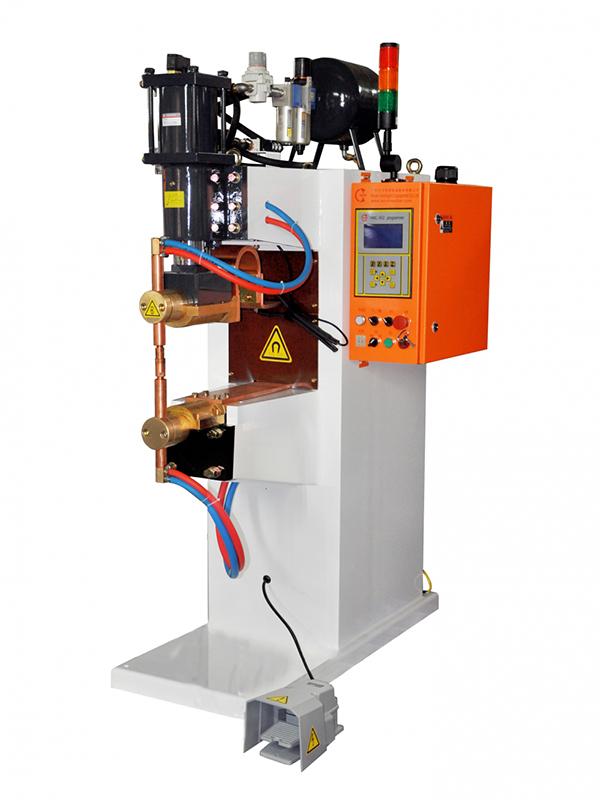

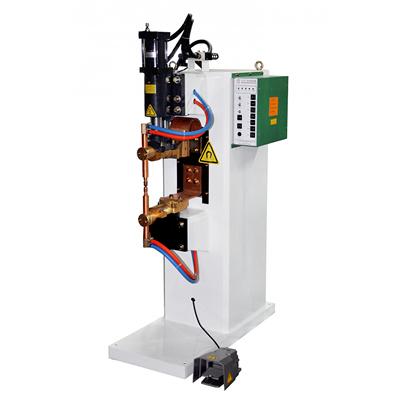

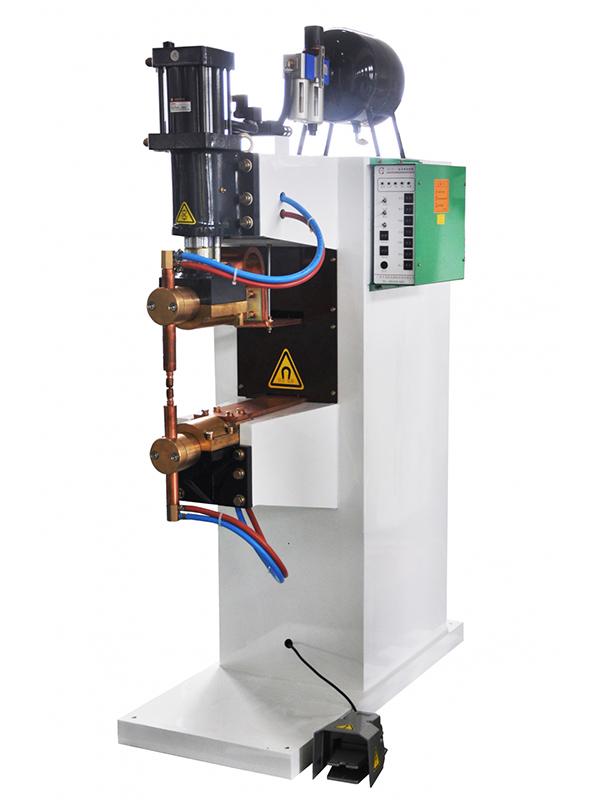

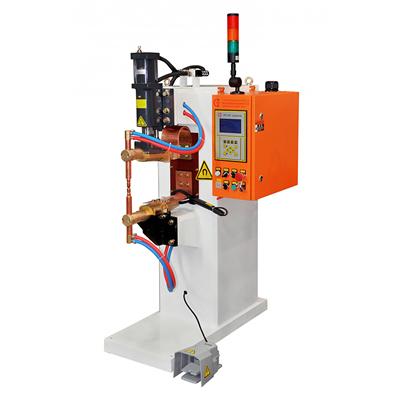

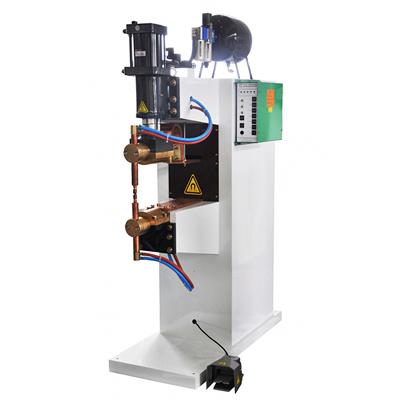

Контактная сварочная машина для сварки переменным током 25кВА-150кВА в основном применяется для шовной и рельефной сварки сплавов на основе железа.
Характеристики
1. Диапазон мощностей – 25-150кВA.
2. Максимальное короткое замыкание тока - в пределах 12-34кA.
3. При давлении воздуха равным 6 бар, сварочное давление – в пределах 2510-15000 Н.
4. Круголого сечения направляющие – стандратная конфигурация для сварочных машин этого типа.
5. Полезный вылет равен 950мм.
6. Однотактный цилиндр – стандартная конфигурация для сварочных машин данной серии, также доступны двойные цилиндры и электрический серво-цилиндр.
| Модель # | DN-25-** | DN-35-** | DN-50-** | DN-80-** | DN-100-** | DN-125-** | DN-150-** | |
| Номинальная ёмкость | кВA | 25 | 35 | 50 | 80 | 100 | 125 | 150 |
| Электропитание | В/￠/Гц | 380/1фаз/50Гц | ||||||
| Макс.ток в первичной цепи | A | 47 | 65 | 94 | 150 | 187 | 234 | 280 |
| Провод первичной цепи | мм2 | 16 | 16 | 25 | 50 | 50 | 120 | 120 |
| Макс.короткое замыкание тока | A | 15500 | 19000 | 24000 | 25000 | 26000 | 28000 | 34000 |
| Номинальный режим работы (%) | % | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| Вторичное напряжение холостого хода | В | 4.2 | 5.2 | 6.1 | 7.6 | 8.6 | 9.5 | 11.2 |
| Размеры сварочного цилиндра | ￠*л | ￠80*60 | ￠80*60 | ￠100*60 | ￠125*100 | ￠160*100 | ￠160*100 | ￠200*100 |
| Макс.рабочее давление @ 0.5МПа | Н | 2500 | 2500 | 3900 | 6000 | 10000 | 10000 | 15000 |
| Давление сжатого воздуха | МПa | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 |
| Расход охлаждающей воды | л/мин | 6 | 6 | 8 | 8 | 8 | 8 | 10 |
| Расход сжатого воздуха | л/сварочная точка | 1.43 | 1.43 | 2.28 | 3.56 | 5.84 | 5.84 | 9.24 |
| Полезный вылет | мм | 380 | 377 | 370 | 540 | 540 | 540 | 540 |
| Расстояние между сварочными головками | мм | 333 | 331 | 329 | 364 | 364 | 364 | 364 |
| Размеры электрода | мм | φ25 | φ25 | φ25 | φ30 | φ30 | φ30 | φ30 |
| Габариты | В(мм) | 1472 | 1472 | 1472 | 1803 | 1803 | 1803 | 1803 |
| Д(мм) | 959 | 959 | 959 | 1284 | 1284 | 1284 | 1284 | |
| Ш(мм) | 400 | 400 | 430 | 500 | 500 | 500 | 500 | |
Heron – профессиональный производитель сварочного оборудования, является опытным производителем и поставщиком контактных сварочных машин для сварки переменным током, 25-150кВА. С 1997 года мы предлагаем нашим клиентам по всему миру широкий спектр сварочных машин для контактной точечной сварки, сварочных машин для сварки переменным током, сварочных машин для контактной рельефной сварки и роботизированных сварочных систем.
