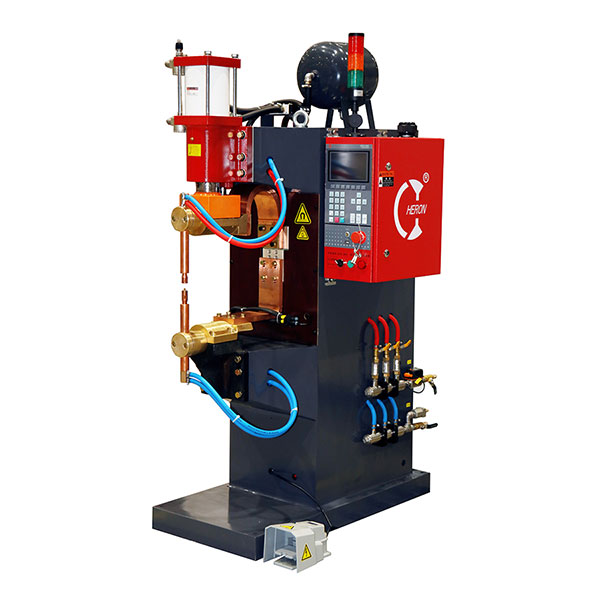

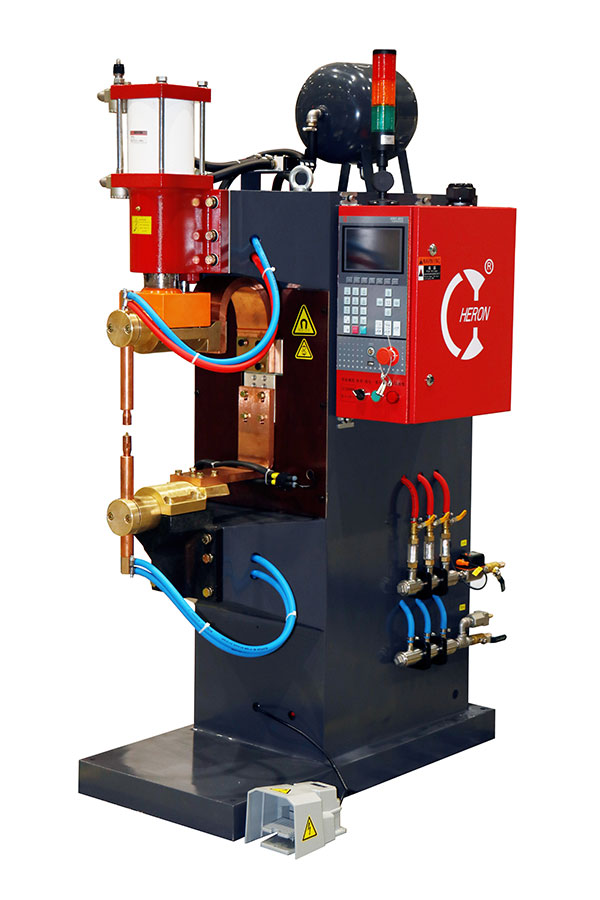

Среднечастотная электросварочная машина (Стационарная точечная сварка, Рельефная сварка), 55кВА-440кВА

Среднечастотная контактная сварочная машина с низкими конфигурациями серии MFE Среднечастотная контактная сварочная машина
  • Срднечастотная сварочная машина для точечной и рельефной сварки 55кВА/110кВА
  • Срднечастотная сварочная машина для точечной и рельефной сварки 165кВА / 220кВА / 250кВА / 440кВА

Применение
Сварочные машины данной серии главным образом используются для точечной и рельефной сварки нержавеющей стали, углеродистой стали, алюминия, меди и других сплавов.

Характеристики
1. Диапазон мощностей – от 55 кВА до 440кВА.
2. Максимальное короткое замыкание тока – в пределах 18кA- 60кA.
3. При давлении воздуха равным 6 бар, сварочное давление – в пределах 2510 – 15000 Н.
4. Круглого сечения направляющие головки сварки давлением – стандартная конфигурация для сварочного оборудования данной серии. Полезный вылет равен 950мм.
5. Однотактный цилиндр – стандартная конфигурация для сварочных машин данной серии, также доступны двойные цилиндры и электрический серво-цилиндр.

Технические параметры
Модель # DB-55-**0** DB-110-**0** DB-165-**0** DB-220-**0** DB-250-**0** DB-440-**0**
Номинальная ёмкость КВА 55 110 165 220 250 440
Электропитание В/Φ/Гц 380В/3Φ/50Гц
Макс.ток в первичной цепи A 37 75 112 149 169 298
Провод первичной цепи мм2 5*16 5*16 5*16 5*16 5*16 3*50+16+25
Макс.короткое замыкание тока кA 18 24 30 40 45 59.9
Номинальный режим работы % 20 20 20 20 20 20
Вторичное напряжение холостого хода В 8.9 10.4 13 10.4 12.5 10.4
Размеры сварочного цилиндра Φ*Л Φ80*60/Φ32*50 Φ100*60 Φ160*100 Φ160*100 Φ200*100 Φ200*150
Макс. рабочее давление @ 0.5МПа Н 2510 3920 10000 10000 15000 15000
Давление сжатого воздуха МПа 0.6~0.7 0.6~0.7 0.6~0.7 0.6~0.7 0.6~0.7 0.6~0.7
Расход охлаждающей воды л/мин 6 8 12 12 15 20
Расход сжатого воздуха Л/сварочная точка 1.43 2.28 5.84 5.84 9.24 9.24
Полезный вылет мм 371 424 444 444 444 310
Расстрояние между сварочными головками мм 329 410 425 425 425 398
Размеры электрода мм Φ25 Φ30 Φ30 Φ30 Φ30 *
Размеры В(мм) 1541 1758 1800 1800 1800 2432
Д(мм) 901 1009 1159 1159 1159 1375
Ш(мм) 500 500 500 500 500 650

Heron – профессиональный производитель сварочного оборудования, является опытным производителем и поставщиком контактных сварочных машин MFDC 55-440кВА. С 1997 года мы предлагаем нашим клиентам по всему миру широкий спектр сварочных машин для контактной точечной сварки MFDC, среднечастотных сварочных машин для контактной шовной сварки, сварочных машин для контактной рельефной сварки MFDC и роботизированных сварочных систем.
