Среднечастотная контактная сварочная машина (Стационарная точечная сварка, Рельефная сварка), 25кВА-220кВА

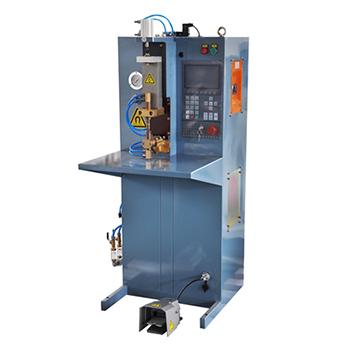

Среднечастотная стационарная сварочная машина для точечной и рельефной сварки серии MFB
Среднечастотная стационарная сварочная машина для точечной и рельефной сварки 25кВА / 55кВА
Запрос от

Применение
Главным образом применяется для сварки металлических изделий и медных проводов низковольтных деталей электронного переключателя.

Характеристики
  • Диапазон мощностей – от 25кВА до 220кВА.
  • Максимальное короткое замыкание тока – от 15.5кA до 40кA.
  • При давлении воздуха равным 6 бар, сварочное давление – в пределах 480~15000 Н.
  • Полезный вылет – 230 мм.
  • Однотактный цилиндр – стандартная конфигурация для сварочных машин данной серии, также доступны двойные цилиндры и электрический серво-цилиндр.
Технические параметры
Модель # DB-25-**1** DB-55-**1** DB-110-**1** DB-165-**1** DB-220-**1**
Номинальная ёмкость кВА 25 55 110 165 220
Электропитание В/Φ/Гц 380В/3/50Гц
Макс.ток в первичной цепи A 17 60 75 112 149
Провод первичной цепи мм2 5*16 5*16 5*16 5*16 5*16
Макс.короткое замыкание тока кA 14 18 24 30 40
Номинальный режим работы % 20 20 20 20 20
Вторичное напряжение холостого хода В 7.2 7.8 10.4 13 10.4
Размеры сварочного цилиндра Φ*Л Φ50(32)*50 Φ63*50 Φ100*50 Φ100*50 Φ100*50
Макс. рабочее давление @ 0.5МПа Н 1000 1500 3920 3920 3920
Давление сжатого воздуха МПа 0.6~0.7 0.6~0.7 0.6~0.7 0.6~0.7 0.6~0.7
Расход охлаждающей воды л/мин 6 6 8 12 12
Расход сжатого воздуха л/сварочная точка 0.54 1.43 2.28 2.28 2.28
Полезный вылет мм 235 203 231 235 239
Расстрояние между сварочными головками мм 230 276 260 260 258
Размеры электрода мм Φ25.4 Φ25.4 Φ25.4 Φ25.4 Φ25.4
Размеры В(мм) 1461/901 1510 1478/954 1790/954 964
Д(мм) 831/672 992 962/707 869/707 707
Ш(мм) 688/490 1220 1004/503 860/524 542

Heron – профессиональный производитель сварочного оборудования, является опытным производителем и поставщиком контактных сварочных машин MFDC 25кВА-220кВА. С 1997 года мы предлагаем нашим клиентам по всему миру широкий спектр сварочных машин для контактной точечной сварки MFDC, среднечастотных сварочных машин для контактной шовной сварки, сварочных машин для контактной рельефной сварки MFDC и роботизированных сварочных систем.
