Автоматические сварочные системы для воздушных компрессоров
Автоматическая сварочная система для воздушных компрессоров
Размеры (ед.измерения: мм)
Наименование Высота Длина Ширина
Размеры 2800 8900 9000
Основные технические параметры
Наименование Параметр
Номинальная ёмкость (кВА) 440КВА-5 комплекторв, 660КВА- 1 комплект
Электропитание (В/¢/Гц) 380/ 3 /50
Ток в первичной цепи (А) 350;500
Номинальный режим работы (%) 20
Мин.вторичное напряжение трансформатора (В) 10.4
Ход цилиндра (мм) 150
Скорость сварки (сек/шт) 7
Макс.давление сварки (кгс) 1500,2500
Давление сжатого воздуха (МПа) 0.6~0.7
Расход сжатого воздуха (0.5МПа давление воздуха, ход: 100мм) (л/однократно) 160
Расход охлаждающей воды (л/мин) 130
Спецификация провода первичной цепи (мм2) 50мм2 -5 комплектов; 70мм2-1 комплект
Макс.короткое замыкание трансформатора (кA) 60;85

Характеристики

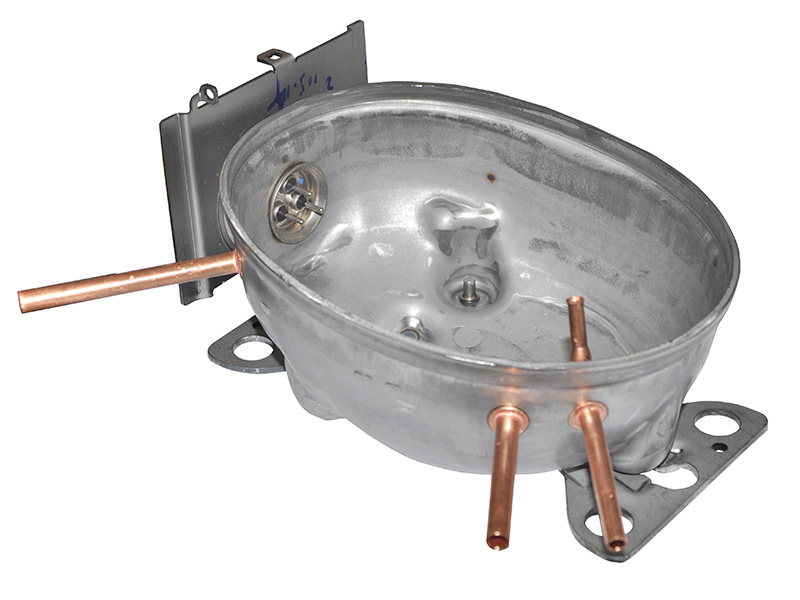

1. Автоматическая сварочная система для холодильных компрессоров оснащена автоматической системой подачи медных трубок и автоматической подачей клеммы.
2. Оснащена двумя комплектами роботизированных конвейерных систем KUKA.
3. Сварочная машина специально спроектирована для автоматических сварочных операций коробчатых деталей.

Общее описание
С целью сокращения затрат на рабочую силу в индустрии производства воздушных компрессоров мы скомбинировали системы автоматической подачи, сварки и конвейера в сварочном процессе производства холодильных компрессоров. Сварочная система может быть интегрирована в полностью автоматическую производственную линию.

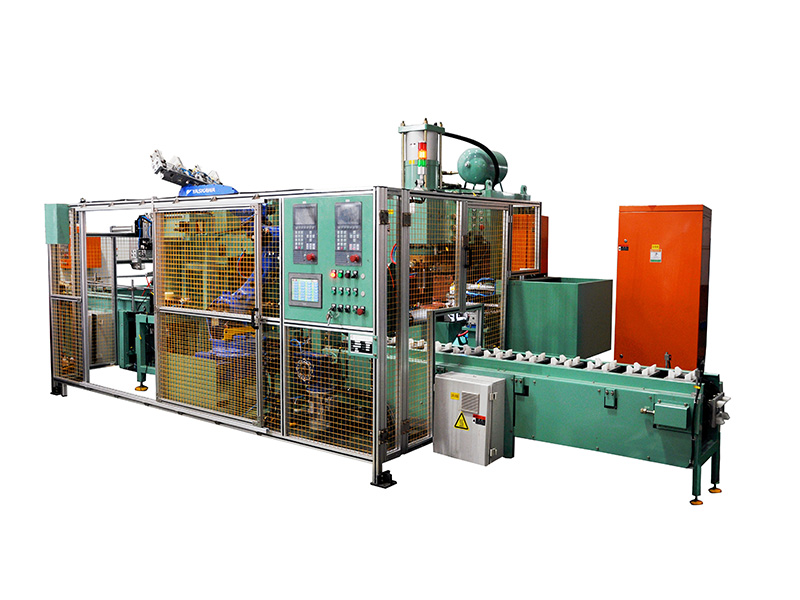

Роботизированная рабочая станция для медных трубок и кронштейна воздушного компрессора
Размеры (ед.измерения: мм)
Наименование Высота Длина Ширина
Размеры 2500 3350 7000
Основные технические параметры
Наименование Параметр
Номинальная ёмкость (кВА) 660+165
Электропитание (В/¢/Гц) 380/ 3 /50
Ток в первичной цепи (А) 500
Номинальный режим работы (%) 20
Мин.вторичное напряжение трансформатора (В) 10.4
Полезный вылет (мм) 340
Расстрояние между сварочными головками (мм) 122
Ход цилиндра (мм) 150
Скорость сварки (сек/шт) 12
Макс.давление сварки (кгс) 2454 (всасывающая труба воздухопровода); 1000 (кронштейн)
Давление сжатого воздуха (МПа) 0.6~0.7
Расход сжатого воздуха (0.5МПа давление воздуха, ход: 60мм) (л/однократно) 28
Расход охлаждающей воды (л/мин) 24
Спецификация провода первичной цепи (мм2) 3*70+2*16
Макс.короткое замыкание трансформатора (кA) 85 (всасывающая труба воздухопровода);30 (кронштейн)

Характеристики

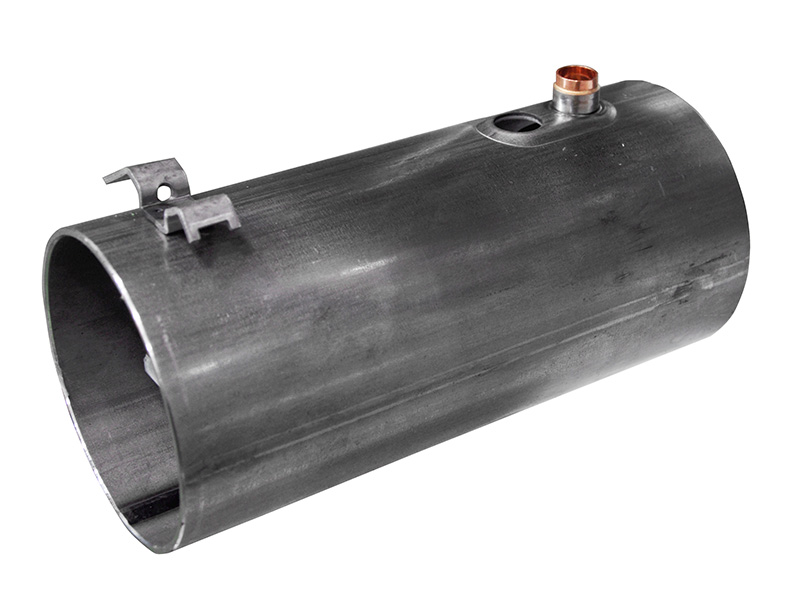

1. Сварочная машина оснащена автоматической сварочной системой для всасывающей трубы воздухопровода.
2. Оснащена автоматической сварочной системой для крепёжного кронштейна
3. Роботизированная конвейерная система – для оптимизации эффективности.

Общее описание
С целью сокращения затрат на рабочую силу в индустрии производства воздушных компрессоров мы скомбинировали системы автоматической подачи, сварки и конвейера в сварочном процессе производства холодильных компрессоров. Сварочная система может быть интегрирована в полностью автоматическую производственную линию.

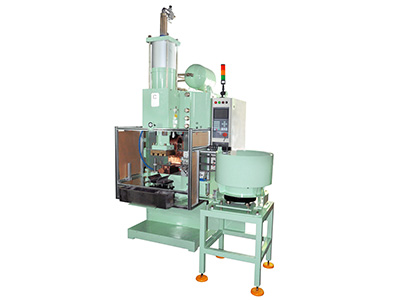

Сварочная машина для трубопровода компрессора
Размеры (ед.измерения: мм)
Наименование Высота Длина Ширина
Размеры 3000 1800 1940
Основные технические параметры
Наименование Параметр
Номинальная ёмкость (кВА) 660
Электропитание (В/¢/Гц) 380/ 3 /50
Ток в первичной цепи (А) 500
Номинальный режим работы (%) 20
Мин.вторичное напряжение трансформатора (В) 10.4
Полезный вылет (мм) 310
Расстрояние между сварочными головками (мм) 105
Ход цилиндра (мм) 150
Скорость сварки (сек/шт) 7
Макс.давление сварки (кгс) 2500
Давление сжатого воздуха (МПа) 0.6~0.7
Расход сжатого воздуха (0.5МПа давление воздуха, ход: 60мм) (л/однократно) 14.43
Расход охлаждающей воды (л/мин) 24
Спецификация провода первичной цепи (мм2) 3*70+2*16
Макс.короткое замыкание трансформатора (кA) 85

Характеристики

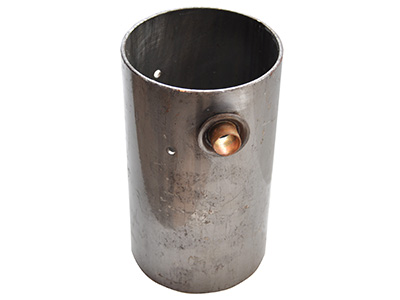

1. Сварочная машина для трубопровода компрессора оснащена среднечастотной сварочной установкой для рельефной сварки 660кВА.
2. Оснащена автоматическими системами подачи всасывающей трубы воздухопровода.
3. Сварочная система оснащена ручной подачей цилиндрической детали.

Общее описание
Наша сварочная машина сочетает в себе системы автоматической подачи, сварки, конвейера в сварочном процессе производства холодильных компрессоров. Может быть интегрирована в автоматическую производственную линию.

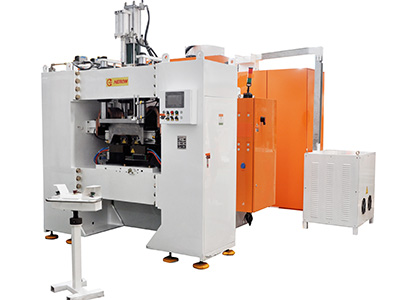

Сварочная машина для верхней и нижней крышек водосборника
Размеры (ед.измерения: мм)
Наименование Высота Длина Ширина
Размеры 2750 3950 3150
Основные технические параметры
Наименование Параметр
Номинальная ёмкость (мкФ) 120000
Электропитание (кВА/В/¢/Гц) 135/380/3/50
Ток в первичной цепи (А) 210
Номинальный режим работы (%) 50
Мин.вторичное напряжение трансформатора (В) 27-30
Серия регулирования вторичного напряжения 2
Ход цилиндоа (мм) 150
Макс.давление сварки (кгс) 10000
Давление сжатого воздуха (МПа) 0.6~0.7
Расход сжатого воздуха (0.5МПа давление воздуха, ход: 60мм) (л/однократно) 14.43
Расход охлаждающей воды (л/мин) 10
Спецификация провода первичной цепи (мм2) 50

Характеристики

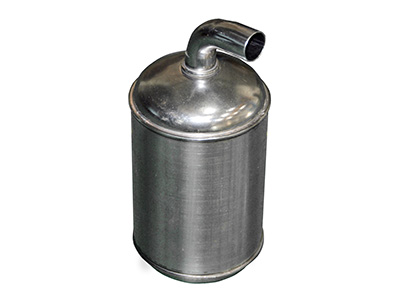

1. Сварочная машина для верхней и нижней крышек водосборника оснащена среднечастотной конденсаторной сварочной установкой 120кДж.
2. Сварочная система оснащена системой создания избыточного давления газожидкостного гидроцилиндра нажимного устройства.
3. Затворного типа механизм корпуса.

Общее описание
Холодильные компрессоры с водосборниками обычно изготавливаются из деталей, прошедших процесс пайки в обжиговой печи, что требует наличие большого производственного центра с большим количеством потребляемой энергии. В настоящее время мы используем технологию электроспортивления - сварочный процесс может быть завершен за считанные секунды, благодаря чему достигается значительная экономия времени и энергии.
